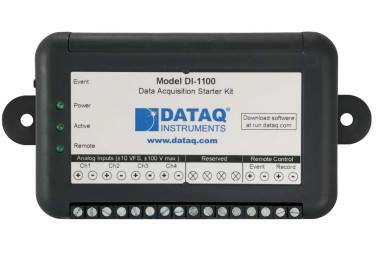

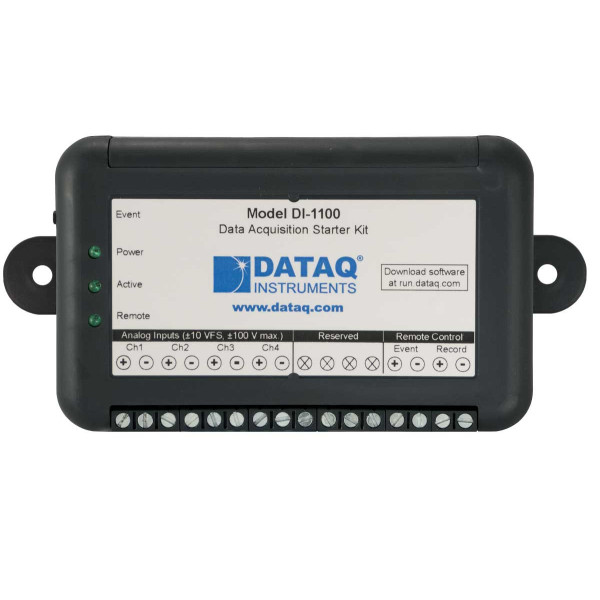

Datalogger multiuso DATAQ con 4 entradas análogas

Kit básico de adquisición de datos USB DI-1100 con software Windaq. Cuenta con cuatro canales de entrada analógica diferencial, resolución de medición de 12 bits y un rango de escala completa de ±10V.

Adecuado para medir señales analógicas preamplificadas, el DI-1100 con el software WinDaq incluido permite un rendimiento de adquisición, reproducción y análisis de datos en tiempo real igual o mejor que otros productos que cuestan muchas veces su precio bajo. Los predecesores de este instrumento se han vendido a más de 35 000 aficionados y profesionales para innumerables aplicaciones de adquisición de datos en todo el mundo. El DI-1100 continúa con este legado con una resolución más alta y un ADC más rápido que su predecesor, al tiempo que conserva sus entradas analógicas diferenciales con cancelación de ruido que están protegidas por nivel de ±100 V CC o pico de CA. Este es nuestro kit de inicio más rápido, más flexible y orientado al valor. El DI-1100 ofrece cuatro canales de entrada analógica y dos de entrada discreta (digital). Las entradas analógicas ofrecen un rango de medición fijo de ±10VFS y están multiplexadas a un ADC integrado de 12 bits. Las entradas digitales están protegidas a ±30 V CC. Se admiten frecuencias de muestreo tan bajas como 20 Hz y tan rápidas como 40 kHz con un solo canal habilitado.

• Incluye un instrumento DI-1100, un cable USB de 6 pies, un destornillador para conexiones de señal y software WinDaq descargable
• Kit básico de adquisición de datos USB compacto y de bajo costo
• Cuatro entradas analógicas diferenciales de ±10 V
• Resolución de 12 bits
• Frecuencias de muestreo altas por canal (dependiendo del número de canales habilitados):
   40 kHz por canal, 1 canal habilitado
   30 kHz por canal, 2 canales habilitados  24 kHz por canal, 3 canales habilitados
   20 kHz por canal, 4 canales habilitados
• 2 Entradas Digitales Dedicadas
• Las entradas analógicas están protegidas a ±100 V
• Las entradas digitales están protegidas a ±30 V CC o CA pico
• Provisto con el software WinDaq
• Protocolo proporcionado para el desarrollo
• CE aprobado

Entradas analógicas
Número de canales: 4
Configuración: Diferencial
Rango de escala completa: ±10 V escala completa fija
Impedancia de entrada: 1MΩ
Aislamiento: ninguno
Precisión absoluta: a 25 °C, excluyendo el error de modo común ±12,5 mV a 25 °C
Entrada máxima absoluta sin daños: pico de ±75 V, pico continuo de ±100 V, un minuto o menos
Ruido del sistema: 7,8 mV rms
Tensión máxima de modo común: ± 10 V
Relación de rechazo de modo común: 40 dB (cc - 60 Hz)
Rechazo de diafonía de canal a canal: -80 dB

Entradas digitales
Número de puertos: 2 (reservados)
Tipo: interruptor MOSFET
Niveles de umbral: compatible con TTL
Tensión aplicada máxima absoluta (V): ±30 V CC
Entradas digitales reservadas
Puerto 1: eventos remotos de WinDaq
Puerto 2: inicio/parada remota de WinDaq

Energía
Consumo de energía: <1,0 vatios, a través de la interfaz USB

Características del ADC
Resolución: 12 bits
Conteos de ADC por encima de cero: 2,047
Recuentos ADC por debajo de cero: 2.048
Frecuencia de muestreo máxima por canal: 40 kHz, 1 canal habilitado
30 kHz, 2 canales habilitados
24 kHz, 3 canales habilitados
20 kHz, 4 canales habilitados
Rendimiento mínimo de muestra: 915,5 Hz (0,0006104 Hz con el software WinDaq)
Precisión de temporización de frecuencia de muestreo: 50 ppm

Indicadores y Conexiones
Interfaz: USB 2.0 (conector estilo mini-B)
Luces indicadoras: 3 LED, (2) verdes, (1) RGB
Conexiones de entrada: una regleta de terminales de 16 posiciones

Características físicas
Recinto: Plástico endurecido
Montaje: Escritorio; mamparo
Dimensiones: 2.625D × 5.5W × 1.53H pulg. (6.67D × 13.97W × 3.89H cm)
Peso: 3,6 onzas.

Soporte de software
Software WinDaq: compatibilidad con sistema operativo
Programación: Clase DATAQ .NET, Protocolo de instrumento, Control ActiveX
